工事報告　

エアハンマー工法の改良
　
工事部 郡司武律 　 工事部 八代武彦


1.はじめに
　単体ハンマー掘削工法で施工した抑止杭工事（H鋼建込）の現場において改良した点及び今後改良すべき点について述べる。


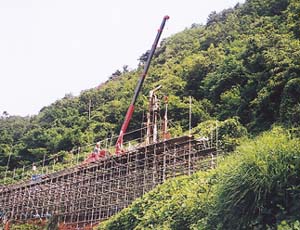

2.工事概要
工事名 ： 急斜面地崩壊対策事業に伴う抑止杭工事
工事場所 ： 山梨県地内
工事内容 ： 抑止杭建込
掘削径φ300mm以上
H鋼56本（200×200×6000）
使用機械 ： ウェルディグマン・エアコンプレッサー・エアハンマー（NDH-220）
拡幅ビット（スーパージョーズφ335mm）
チューブロッド（φ216mm）

　当初エアコンプレッサー（10.5kg/cm2 15m3/min）1台で掘削していたが、スライムが上がらずビットの上に被ってエアハンマーが上がらなくなってしまった。そのため急遽エアコンプレッサー（7kg/cm2 20m3/min）を1台追加し、2台を連結して掘削した。
　エアコンプレッサーを2台に増やしたことで、多少はスライムが上がるようになったが、追加した1台が低圧タイプであったことと配管長が約200m以上と長かった為、思ったほどエア量が増えず、ブローしても孔内にスライムがかなり残ってしまった。
　また、掘削径がφ335mmでチューブロッドの外径がφ216mmだったため、孔壁とのクリアランスが約60mmと広く、上がりきらないスライムが壁のようになってしまい、掘削径を確保するためにエアハンマーを何回か上げ下げすることがあった。

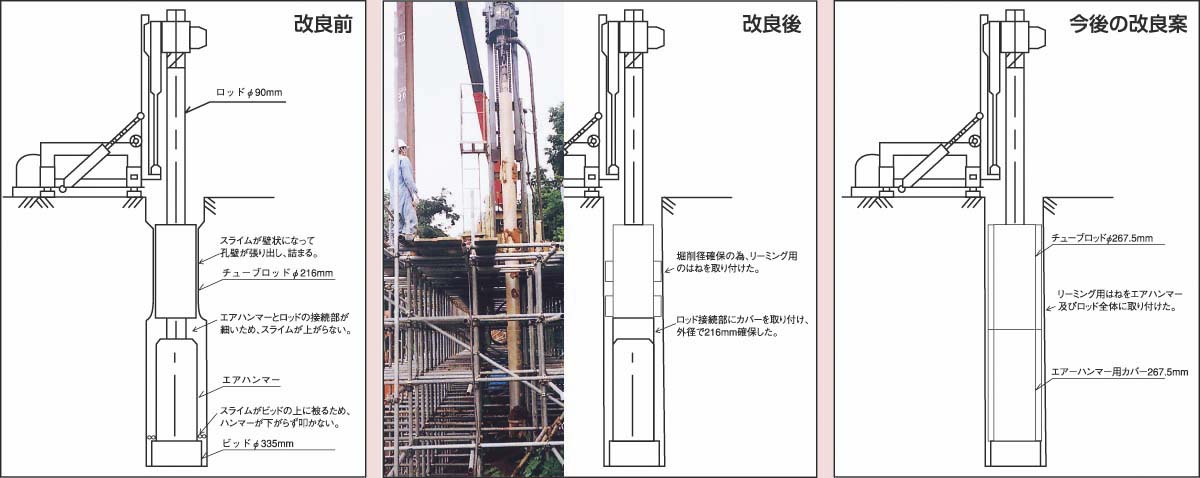

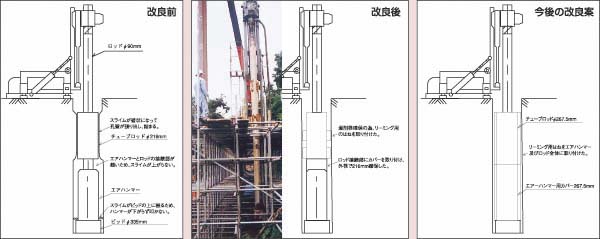

対策として その結果

　当初1.5〜2本／日のペースで掘削していたのが4本／日のペースとなり、工期内に終わらせることができた。

3.今後の改善点
　今回の掘削に伴うトラブルの原因は、スライムの上がりが悪く、ビットの上に被ったり詰まったりしてエアハンマーが叩かないことであった。
　今後、迅速かつ適切に掘削できるように掘削ツールについて考えてみた。
　掘削径がφ335mm、チューブロッドの外径がφ216mmであったので、孔壁とチューブロッド間の環状部の断面積が約0.0515m2、エア量は約30m3/min、環状部の平均流速は約582.5m/min（9.7m/sec）となる。
　シングル掘削で必要な環状部の平均流速は1000〜1500m/min（16.7〜25.0m/sec）なので、流速が速くなるようにチューブロッドをφ267.4mmの太いものにした場合、断面積は約0.032m2なので平均流速は約937.5m/min（15.6m/sec）となる。
　孔壁が崩壊すると詰まってしまい、最悪の場合ハンマーが叩かなくなりジャミングしてしまうことがあった。対策として今回は2箇所にはねを付けたが、ビットの上からチューブロッド全体にはねを付けて孔壁とのクリアランスを確保する。
