杭の形状・寸法・設計
ホーム 杭の形状・寸法・設計 Σ-iの施工 Σ-iの用途・施工機械

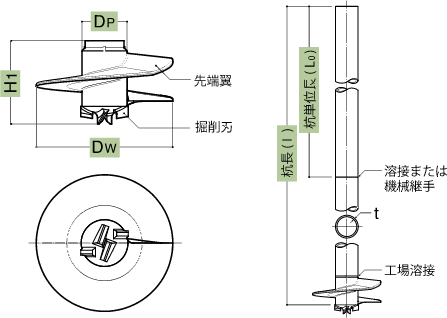

杭の形状・寸法



 杭の寸法
(mm)
サイズ 鋼管軸径
DP
先端翼径
DW
翼高さ
H1
鋼管厚
t
89.1-27 89.1 270.0 165.0 4.2 , 5.5
101.6-300 101.6 300.0 181.0 4.2 , 5.7
114.3-300 114.3 300.0 195.0 4.5 , 6.0
114.3-350 114.3 350.0 195.0 4.5 , 6.0
139.8-350 139.8 350.0 197.5 4.5 , 6.0
139.8-400 139.8 400.0 197.5 4.5 , 6.0
165.2-400 165.2 400.0 219.0 4.5〜7.1


Σ-iの設計
[設計フロー]
[長期許容鉛直支持力の計算]

 [長期許容鉛直支持力の計算]

(kN)
サイズ 先端翼径
(mm)
N'値
5 10 15 20
89.1-270 270 11.93 23.86 35.78 47.71
101.6-300 300 14.73 29.45 44.18 58.90
114.3-300
114.3-350 350 20.04 40.09 60.13 80.18
139.8-350
139.8-400 400 26.18 52.36 78.54 104.72
165.2-400
